価格：¥7,260（税込）/ JANコード：4571220092909
3X3-07は6 ポジションのプリワイヤードスイッチです。
3X3-07は予め配線が接続されている、2ハムピックアップレイアウトでコイルタップスイッチングが可能な6ポジションスイッチです。
スイッチに接続されている7芯のケーブルに、それぞれのピックアップの出力線とタップ線を接続するだけで、ハムバッカー出力とシングルコイル出力の切替が可能となります。
※Freeway Switchの取付には、正しい配線知識や経験を必要とします。
※配線接続にはハンダ付け作業が必要となります。また、導通や位相の確認の為にアナログテスターが必要となる場合もございます。配線作業に不慣れな方は、楽器店やリペアショップ様へ取付をご依頼・ご相談されることお勧め致します。
※配線接続にはハンダ付け作業が必要となります。また、導通や位相の確認の為にアナログテスターが必要となる場合もございます。配線作業に不慣れな方は、楽器店やリペアショップ様へ取付をご依頼・ご相談されることお勧め致します。

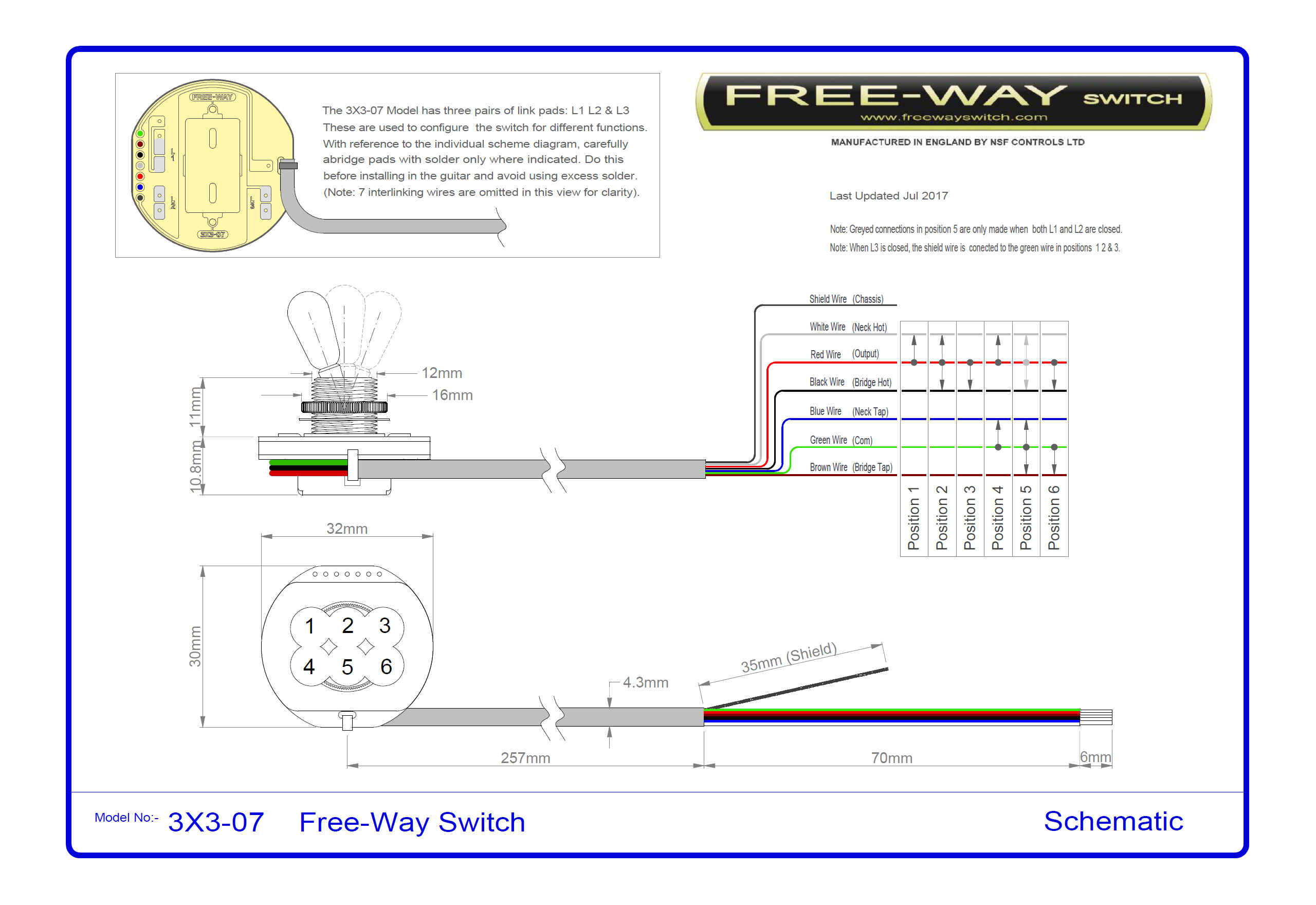

スイッチ回路図
PHOTOS
配線バリエーション及び配線図
